- Kategorie
- Zubehör Domus Line
- Belastbarkeit
- 12 bzw. 24 Vdc / max. Belastung 3 bzw. 6 LED-Leuchten
- Besonderheit
- mit Spritzschutz (Schutzgrad IP44) - autom. Abschaltung nach 18 h LED-Dauerbetrieb - Level Memory
- Bestellhinweis
- Minikonverter / Kabelset für Anschluss an 24V Konverter müssen extra bestellt werden.
- Bohrdurchmesser
- 38 mm
- Durchmesser
- 50 mm
- Einsatzbereich
- individuelle Anpassung der Lichtmenge
- Farbe
- schwarz
- Hinweis
- Nicht geeignet für metallische Oberflächen.
- Höhe
- Geamthöhe 10 mm
- Leistung
- 30 W /12 Vdc bzw. 60 W / 24 Vdc
- Lieferumfang
- 1 Schalter mit 2 m Anschlusskabel
- Material
- Kunststoff
- Montage
- Einbau
- Tiefe
- Einbautiefe 8 mm
- verwendbar für
- 12Vdc / 24 LED-Leuchten - Befestigung an Ru_ckseite von Oberflächen wie Holz / Plastik / Glas etc.

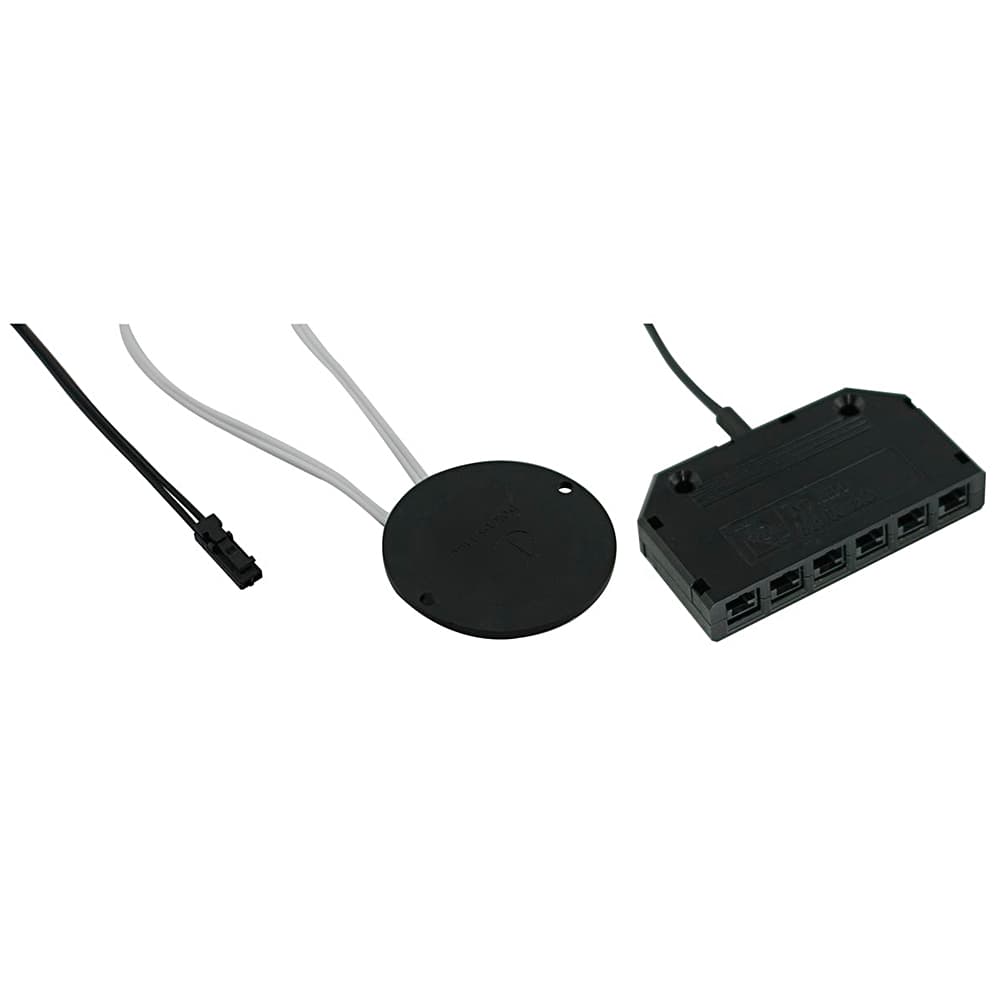

LED-Dimmer CAPSENS 2.0 für 12 bzw. 24 Vdc – Unsichtbarer Sensor mit Spritzschutz
Das Ein- und Ausschalten erfolgt bequem durch Berühren mit der Hand auf der Oberfläche, auf der Capsens angebracht ist. Mit einer längeren Berührung ist es möglich, die Lichtstärke zu wählen (Dimmer-Funktion). Ein kurzes Aufblitzen des an den Capsens angeschlossenen Strahlers gibt an, dass die maximale Helligkeit erreicht wurde. Die gewählte Lichtstärke wird bis zur nächsten Regulierung gespeichert (Level Memory).
Für die Befestigung an der Rückseite von Oberflächen (wie z.B. Holz, Plastik, Glas und andere matte oder durchsichtige Materialien). Der Sensor wird zwischen Netzgerät und Leuchte eingesteckt und unsichtbar hinter einer Fläche montiert.
Lieferumfang: 1 Schalter mit 2000 mm Anschlusskabel
Material: Kunststoff
Anschluss: Micro12 bzw. Micro24
Besonderheit: Spritzschutz (Schutzgrad IP44)
Farbe: schwarz
Durchmesser: 50 mm
Höhe: 10 mm
Bohr-Durchmesser: 38 mm
Einbautiefe: 8 mm
Spannung: 12 Vdc
Leistung: max. 30W
Wichtiger Hinweis: CAPSENS kann nicht auf metallischen Oberflächen oder auf anderen Materialien (wie z.B. Granit, Marmor und zusammengesetzte Materialien) montiert werden.
Max. Plattenstärke / Dicke:
Holz = 30 mm
Plexiglas = 20 mm
Glas = 12 mm
Die Daten sind als Information für die Empfindlichkeit von CAPSENS V13 gedacht. Die maximale Materialstärke kann jedoch, je nach Zusammensetzung bzw. Dichte, von den Vorgabewerten abweichen. Ein Anschlagsversuch für die gewünschte Kombination wird empfohlen. Hierbei sollte das Trägermaterial mindestens einen Durchmesser von 50 mm haben, wobei der Sensor mittig angebracht sein sollte.
Funktionen im Überblick:
- Kurzes Tippen = ein- / ausschalten
- Längeres Tippen = regulieren der Lichtstärke (dimmen)
- LEVEL MEMORY = gewählte Lichtstärke wird bis zur nächsten Regulierung gespeichert
- Sicherheitsprogramm = die angeschlossenen Leuchten werden nach 18 Stunden Dauerbetrieb automatisch abgeschaltet
- Selbsteinschaltfunktion
Bestellhinweis:
Für den Betrieb mit 24 Volt wird ein Kabelsatz Micro24 benötigt. Die Höchstlast an Leuchten, welche angeschlossen werden können, beträgt bei 24 Volt 60 Watt. Für den Anschluss einer LED Leuchte mit System 350mA wird ein Miniconverter mit Sekundärausgang 350mA benötigt.
Die Anzahl an Leuchten, welche angeschlossen werden können, beträgt bei der Kombination 12 Vdc Konverter und Minikonverter 3 Leuchten und bei 24 Vdc und Minikonverter 6 Leuchten.
Ersetzt DO.173.6003
