Technische Details
- Kategorie
- Kugelführung Teilauszug
- Einbaulänge L
- 350/400-550/700 mm
- Einsatzbereich
- Zubehörartikel für Schubkastenführungen Accuride 2109 / 2132 / 3832 (siehe PDF unter Downloads)
- Hinweis
- Die Außenbreite des Schubkastens bzw. des Tablars reduziert sich um 2.4 mm (Materialdicke des Winkels ist 1.2 mm).
- Lieferumfang
- 1 Paar (2 Stück)
- Maße

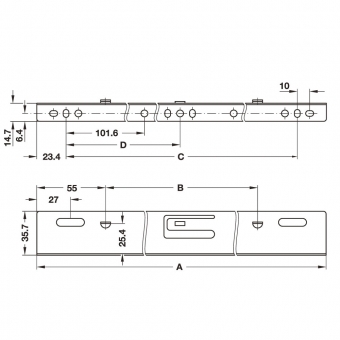

- Maß A 346.70-546.80 mm (= Winkel-Gesamtlänge)
- Montage
- zum Schrauben
- Oberfläche/Farbe
- verzinkt / schwarz verzinkt oder weiß beschichtet
- Werkstoff
- Stahl

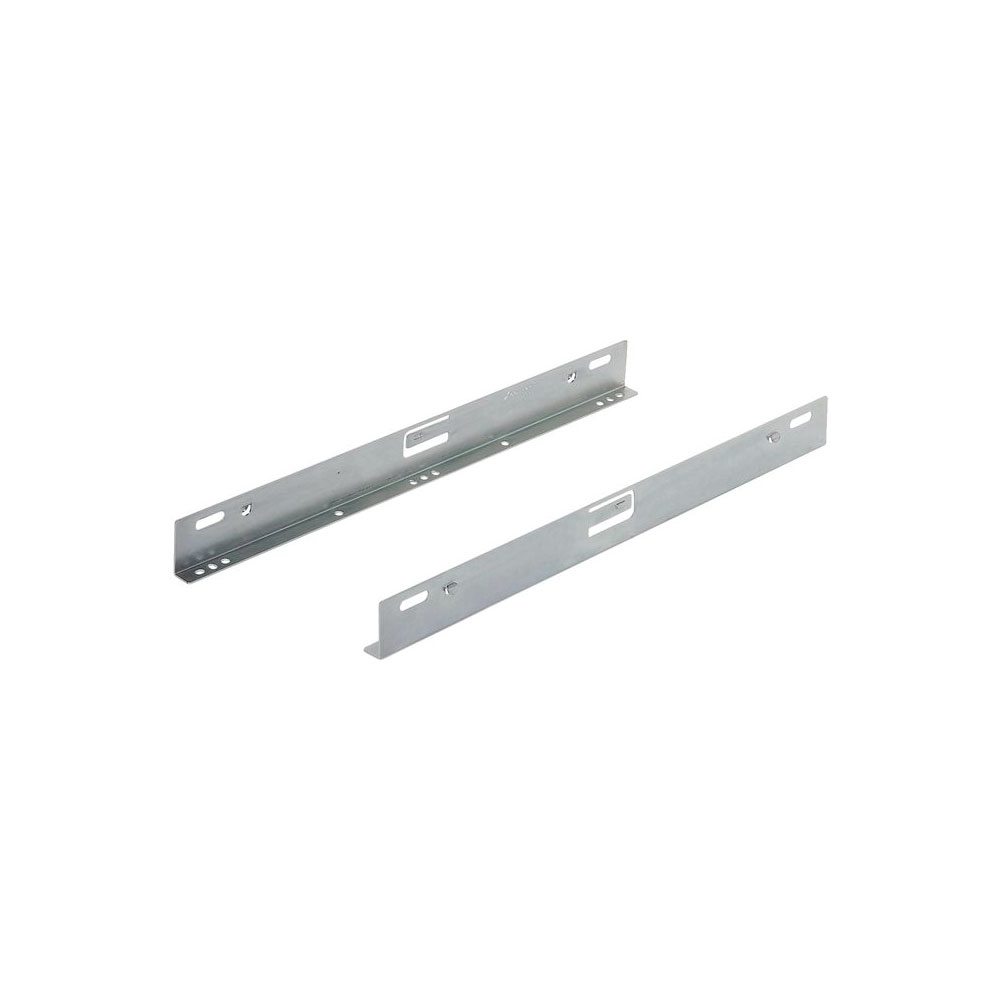

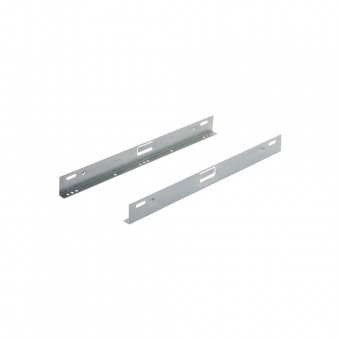

Accuride Aufsteckwinkel 633 für die Schienen der Baureihe 2109, 2132 & 3832
Bitte beachten Sie, dass der Einsatz erst ab einer Führungslänge von 350 mm beim Vollauszug und 400 mm beim Teilauszug möglich ist.
Hinweis zur Tablar- und Schubkastenbreite:
Die Außenbreite des Schubkastens bzw. des Tablars reduziert sich um 2,4 mm (Materialdicke des Winkels ist 1,2 mm).

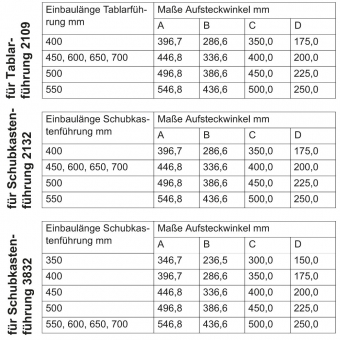

Für Tablarführung 2109 & 2132:
Einbaulänge Tablarführung - Maß A Aufsteckwinkel
400 mm - 396,7 mm
450, 600, 650, 700 mm - 446,8 mm
500 mm - 496,8 mm
550 mm - 546,8 mm
Für Schubkastenführungen 3832:
Einbaulänge Schubkastenführung - Maß A Aufsteckwinkel
350 mm - 346,7 mm
400 mm - 396,7 mm
450 mm - 446,8 mm
500 mm - 496,8 mm
550, 600, 650, 700 mm - 546,8 mm
