- Kategorie
- Klappenbeschläge
- Ausführung
- Typ (Feder) 10
- Bestellhinweis
- Adapter für Aufschraubmontage nicht im Lieferumfang enthalten.
- Einsatzbereich
- Küchenschrank - Klappen mit verschiedenen Gewichten
- Gewicht der Front
- Klappengewicht bei Einsatz von 2 Bremsklappenstützen max. 12 kg
- Hinweis
- Das Gewicht und die Position der Griffe können die Leistung des Mechanismus beeinflussen.
- Lieferumfang
- 1 Paar mit Kappen und Einsätzen (Frontbefestigungen zum Aufschrauben)
- Maße
- Gehäuse 44 x 20 x 258 mm (B x H x L)
- Material
- Gehäuse aus Aluminium - Klappenanbindung aus Druckguss - Abdeckkappe Kunststoff
- Montage
- Klappenanbindung zum Aufschrauben auf Holz- / Holzrahmentüren. Gehäuse wird in die Seitenwand gefräst oder mittels Adapter-Montageset aufgesetzt (Zubehör).
- Oberfläche/Farbe
- Gehäuse poliert (glänzend) - Anbindung vernickelt matt - Abdeckkappe grau
- Tiefe
- lichte (innere) Korpustiefe min. 290 mm
- Verstellung
- Bremskraft und Öffnungswinkel einstellbar
- verwendbar für
- Klappenhöhe 200-480 m - Holz- / Rahmentüren bis 12 kg
- Zubehör
- Befestigungsbolzen-Set zur Montage des Beschlages an die Seitenwand. Verwendung bei aufgesetzter Montage.
WINCH Klappenbeschlag mit Seilzug für Klappen aus Holz
Der elegante Bremsklappenhalter ermöglicht flüsterleises Öffnen mit Dämpfung und optimalen Zugriff auf den Schrankinnenraum. Das Gehäuse kann wahlweise in der Seitenwand eingefräst werden oder über zwei Verspreizungsbolzen (siehe unter Zubehör) aufgesetzt werden. Für Klappenhöhe von 20 bis 48 cm, Holz- oder Rahmentüren. Die Öffnungs- / Schließkraft ist einstellbar – für den Einsatz von Klappen mit verschiedenen Gewichten.
Lieferumfang: 1 Paar mit Kappen und Einsätzen (Frontbefestigungen zum Aufschrauben), mit Neigungs- und Kraft- Einstellung
Bestellhinweis: Verspreizungsbolzen für Aufschraubmontage sind nicht im Lieferumfang enthalten. Bitte separat bestellen.
* optionales Zubehör – Befestigungsbolzen-Set:
Adapterset zur Montage des Beschlages an die Seitenwand. Verwendung bei aufgesetzter Montage, zur Verspreizung des Klappenbeschlages.

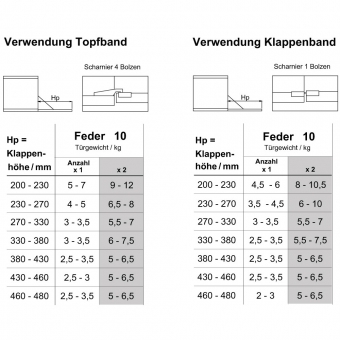

Max. Klappengewicht: 12 kg (siehe auch Tabellen / PDF-Dateien zum Download):
Material: Gehäuse aus Aluminium / Abdeckung Kunststoff
Oberfläche / Farbe: poliert / Kunststoffteile grau (RAL 7035)
Mindestkorpustiefe: 290 mm
Klappenhöhe L: 200-480 m
Maße: Gehäuse 44 x 20 x 258 mm (B x H x L)
lichte (innere) Korpustiefe: min. 290 mm
lichte Korpushöhe: 200–480 mm
WINCH Beschlag in den Ausführungen:
- WINCH Typ 10 Alu / grau
- WINCH Typ 14 Alu / grau
- WINCH Typ 16 Alu / grau
- WINCH Typ 20 Alu / grau
Wichtiger Hinweis: Das Gewicht und die Position der Griffe können die Leistung des Mechanismus beeinflussen.
Montage
Klappenanbindung zum Aufschrauben auf Holz- oder Holzrahmentüren.
Das Gehäuse wird entweder in die Möbelseitenwand gefräst oder mittels Bolzen-Montageset* aufgesetzt.
Seilzuglänge und Dämpfung durch Kreuzschlitz PH2 verstellbar. Befestigung des Beschlags in der Ausfräsung (255 x 38 x 9 mm) durch Klemmvorrichtung mit Inbusschlüssel SW3.
Vorteile:
- Öffnungswinkel (Seilzug) verstellbar
- Bremskraft (Dämpfung) stufenlos einstellbar
- nahezu ungehinderter seitlicher Zugriff auf den Schrankinhalt bei geöffneter Klappe
