- Kategorie
- Scharnier für dünne Türen
- Ausführung
- mit integrierter 3-fach Schließdämpfung (Soft-close)
- Einsatzbereich
- für Türen von 12 bis 28 mm Türdicke / grifflose Fronten
- Höhenverstellung
- je nach Montageplatte max. +/-2.5 mm
- Kröpfung
- Eck- / Mittel- / Innenanschlag (3 / 9.5 / 19 mm)
- Lieferumfang
- 1 Stück - ohne Montageplatte (bitte separat bestellen)
- Montage
- Tür am Korpus werkzeuglos (Clip-Technik)
- Oberfläche
- vernickelt
- Öffnungswinkel
- 110°
- Seitenverstellung
- +2 / -2 mm
- Tiefe
- 9 mm Topftiefe
- Tiefenverstellung
- +3 / -2 mm komfortabel mit Gewindeschnecke
- Topfbefestigung
- an der Tür zum Schrauben
- verwendbar für
- du_nne Türen / Falztüren / umlaufende Gehrung / Holztüren
- Werkstoff
- Zinkdruckguss
- Zubehör
- Befestigungsschrauben - Tiomos-Montageplatte

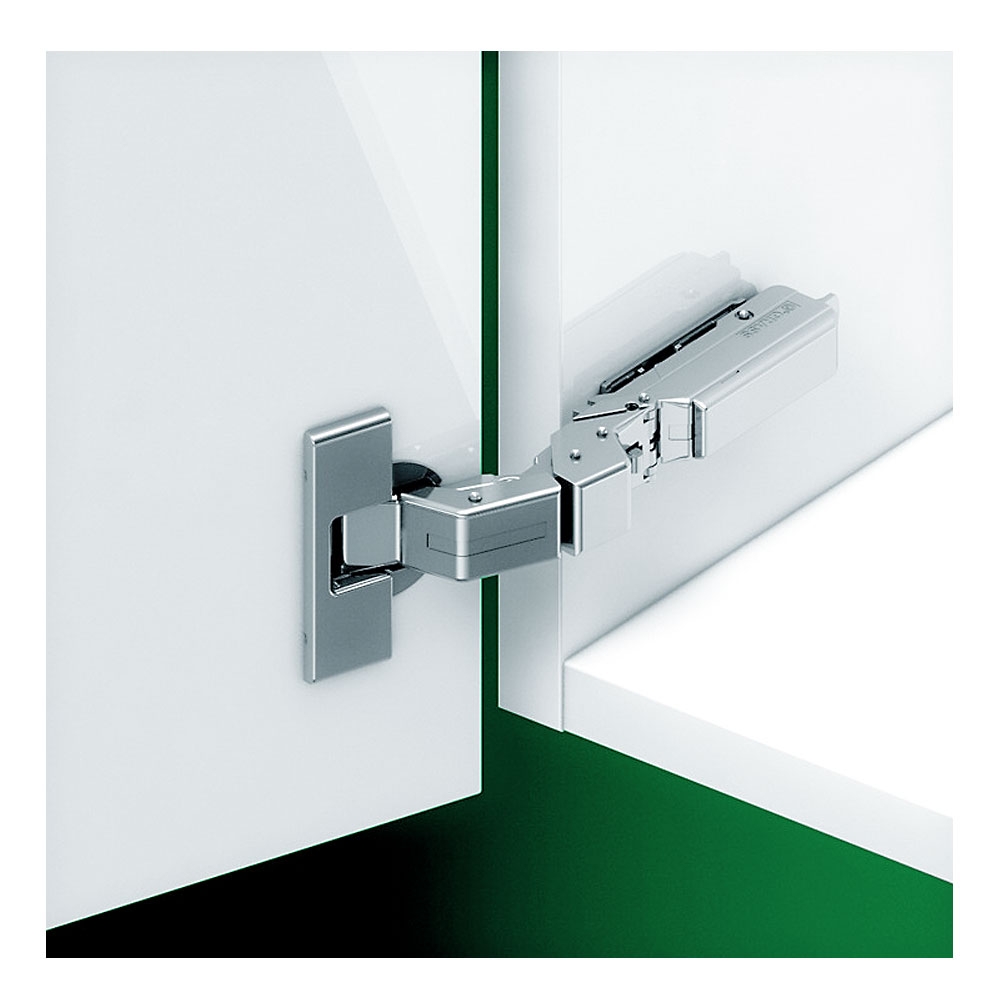

Grass Scharnier TIOMOS M9 110° für dünne Türen von 12 bis max. 28 mm Türdicke – für Spezialanwendungen (Falztüren / umlaufende Gehrung / Holztüren)
Die 56 Bauteile des komplexen Innenlebens und eine physikalisch optimierte Kinematik sorgen für ein extrem leichtes Öffnen der Möbeltüren bis zu einem Öffnungswinkel von 110 Grad. Diese optimierten Bewegungsabläufe ermöglichen vierseitige Gehrungsanschläge und schonen zudem das Material. Je nach Montageplattenhöhe als Eck-, Mittel- und Innenband einsetzbar.
Lieferumfang: 1 Scharnier (ohne Montageplatte)
Bestellhinweis: Das Befestigungsmaterial und die Montageplatte sind extra zu bestellen (siehe Zubehör).
In den Ausführungen:
- mit integrierter Dämpfung
- mit Zuhaltung
Technische Details:
- 35 mm Volltopfbohrung
- geringe Topftiefe 9 mm
- Türauflage bis 25 mm
- Werkstoff: Topf und Gelenkarm aus Zinkdruckguss
- Oberfläche: vernickelt
- Öffnungswinkel 110°
- Bohrbild 45/9,5 mm
TIOMOS – ein Scharniersystem für alle Tür-Anwendungen
• mit oder ohne 3-fach verstellbare Soft-Close-Schließdämpfung, unsichtbar im Scharnierarm integriert
• werkzeuglose Montage der Tür am Korpus durch Clip-Technik
• 3-dimensionale, stufenlose Einstellmöglichkeit der Tür über Exzenter (Seitenverstellung) oder Gewindeschnecke (Tiefen- und Höhenverstellung):
Seitenverstellung von ±2 mm
Tiefenverstellung von -2/+3 mm
Höhenverstellung je nach Montageplatte ±2,5 mm
• optimierte Hebelbewegung und Kinematik für besonders leichtes Öffnen der Tür sowie minimale Spalt- und Fugenwerte
Hinweis: Die Mindestfuge (F) ist die erforderliche Distanz zwischen zwei Türen oder zwischen Tür und Seitenwand, welche ein kollisionsfreies Öffnen ermöglicht. Die benötigte Fugenbreite ist von der Türstärke abhängig. Tabellen zur Mindestfuge und Anzahl der Scharniere pro Tür entnehmen Sie bitte den Datenblättern.
Technische Informationen GRASS Scharnier-Systeme TIOMOS
Weitere Infos (Planungsinformationen zu TIOMOS M9) unter: Download/Filme
